Dateq SPL-2 Stereo Limiter

Dateq SPL-2 er en professionel stereo SPL-limiter udviklet til faste lydinstallationer, hvor lydniveauet skal holdes under en fastlagt maksimal grænse. Den er særligt velegnet til blandt andet barer, diskoteker, restauranter og andre installationer, hvor det er nødvendigt at sikre et kontrolleret maksimalt lydniveau.

I modsætning til en traditionel peak-limiter arbejder SPL-2 ikke med at begrænse enkelte signalspidser. I stedet begrænser den det gennemsnitlige lydniveau. Det gør den velegnet til installationer, hvor formålet ikke blot er at beskytte udstyret mod peaks, men at holde det samlede lydniveau under en på forhånd kalibreret grænse.

Sådan arbejder limiteren

Dateq SPL-2 placeres direkte i stereosignalvejen mellem eksempelvis mixerpulten og det efterfølgende lydsystem. Limiteren arbejder uden målemikrofon og tager derfor udgangspunkt i niveauet på det elektriske audiosignal, der føres gennem enheden.

Limiterens threshold bestemmer, ved hvilket inputniveau reguleringen skal begynde. Fra fabrikken er threshold indstillet til 0 dBu, men niveauet kan justeres, så det passer til den tilsluttede signalkilde. Ved brug sammen med en mixerpult kan threshold eksempelvis kalibreres, så limiteren begynder at reagere omkring det niveau, hvor pultens niveaumetre når deres normale maksimale arbejdsområde.

Når inputsignalet overstiger den indstillede threshold, registrerer SPL-2 overskridelsen og begynder automatisk at reducere niveauet på sin udgang. På den måde kan brugeren fortsat hæve niveauet fra mixerpulten, mens limiteren regulerer signalet for at holde det efterfølgende lydsystem inden for den fastlagte maksimale grænse.

Limiteralgoritmen er udviklet, så selve reguleringen under normal drift er så lidt mærkbar som muligt. Det betyder, at SPL-2 ikke blot foretager en hård afbrydelse af signalet, når grænsen nås, men løbende reducerer udgangsniveauet efter behov. Det anbefales samtidig, at systemet gainstruktureres korrekt, så limiteren ikke konstant presses kraftigt over sin threshold.

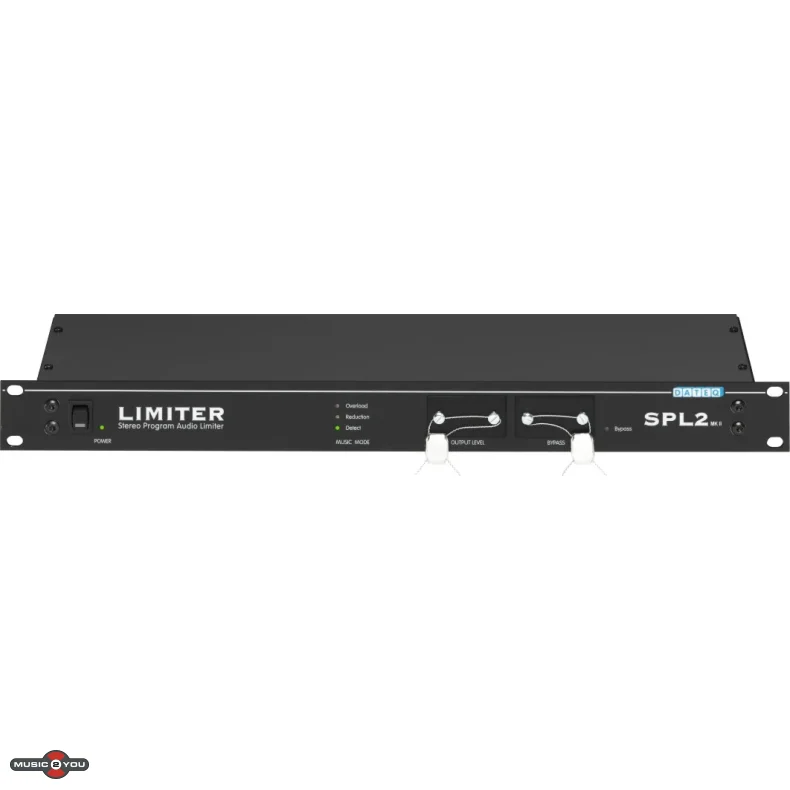

Frontens LED-indikatorer gør det nemt at følge limiterens arbejde. Detect lyser, når inputsignalet overstiger threshold. Reduction viser, når SPL-2 aktivt reducerer udgangsniveauet. Hvis inputsignalet overstiger threshold med mere end 14 dB, begynder Overload-indikatoren at blinke. Ved så kraftig overstyring kan limiteren ikke længere garantere den normale lydkvalitet.

Kalibrering og sikring af installationen

Ved installation indstilles limiteren til det maksimale niveau, som lydanlægget skal kunne levere. Threshold kan tilpasses niveauet fra den tilsluttede mixer eller anden signalkilde, mens det maksimale udgangsniveau indstilles efter den konkrete installation.

Når systemet er kalibreret, kan indstillingerne dækkes af og forsegles. Det gør SPL-2 særligt velegnet til permanente installationer, hvor det efterfølgende ikke skal være muligt for almindelige brugere at ændre den fastlagte begrænsning.

Tilslutningen sker via balancerede XLR-indgange og -udgange for venstre og højre kanal. En 25-polet SUB-D-forbindelse giver desuden mulighed for blandt andet ekstern volumendæmpning samt ekstern indikering af Reduction og Overload. Den eksterne volumenkontrol kan dermed placeres et andet sted end selve limiteren, mens den kalibrerede installation forbliver beskyttet.

Specifikationer

• Type: Stereo SPL-limiter
• Limiterprincip: Begrænser det gennemsnitlige lydniveau og ikke enkelte peaks
• Limiter threshold: Justerbar fra -14 til +6 dBu
• Fabriksindstillet threshold: 0 dBu
• Udgangsdæmpning: Justerbar fra 0 til -40 dB
• Indikatorer: Detect, Reduction og Overload
• Overload-indikation: Aktiveres ved mere end 14 dB overskridelse af threshold
• Line-indgange: 2 x balanceret XLR, venstre/højre
• Indgangsniveau: -14 til +6 dBu
• Indgangsimpedans: 10 kOhm
• Line-udgange: 2 x balanceret XLR, venstre/højre
• Udgangsimpedans: 600 Ohm
• Frekvensområde: 20 Hz - 20 kHz
• Signal/støj-forhold: >80 dB
• THD+N: <0,05 % (CCIR-RMS)
• Ekstern dæmpning: 0 til -20 dB via 10 kOhm potentiometer
• Signaludgange: 20 V / 10 mA DC
• Strømforsyning: 220-240 V AC / 50 Hz
• Effektforbrug: 10 W
• Format: 19", 1U
• Frontmål: 483 x 45 mm
• Kabinetdybde: 175 mm
• Vægt: 3,2 kg
